Tankar av rostfritt stål: Tillverkningsguide för små, tryck- och vattentankar

Små tankar i rostfritt stål: där kompakt storlek möter prestanda i industriklass

Små tankar av rostfritt stål är inte bara nedskalade versioner av stora industrikärl – de är precisionskonstruerade inneslutningslösningar byggda för att hantera krävande media i miljöer med begränsad utrymme. Typiska kapaciteter sträcker sig från 1 liter till flera hundra liter, och den avgörande egenskapen är att tanken fortfarande måste leverera samma korrosionsbeständighet, renhet och mekaniska tillförlitlighet som dess motsvarigheter i full skala.

Den mest specificerade legeringen för kompakta tankar är 304 rostfritt stål , som erbjuder utmärkt motståndskraft mot vatten, milda syror och de flesta organiska föreningar till ett kostnadseffektivt pris. Tillämpningar som kräver exponering för klorider, havsvatten eller aggressiva rengöringsmedel uppgraderas till 316L rostfritt stål , där tillsatsen av molybden stänger gapet mot gropfrätning och spaltkorrosion. I läkemedelsapplikationer och livsmedelsapplikationer med ultrahög renhet är elektropolerade invändiga ytor med en genomsnittlig råhet (Ra) under 0,4 µm standard, vilket eliminerar mikrobiella hamnpunkter utan att förlita sig på kemiska beläggningar.

Utöver materialkvalitet är väggtjocklek i förhållande till tankvolym en kritisk designvariabel för små tankar. Eftersom förhållandet mellan ytarea och volym ökar när tankens diameter minskar, upplever tunnväggiga små tankar faktiskt proportionellt högre ringspänning under inre tryck än stora tankar med samma nominella tryckklassificering. Ansedda tillverkare står för detta genom att bibehålla minsta väggtjocklek som överensstämmer med ASME- eller PED-designkoder även när en kunds driftstryck verkar lågt.

Trycktank i rostfritt stål: Designstandarder, betyg och vad köpare måste verifiera

En trycktank av rostfritt stål lagrar eller bearbetar vätskor - gaser, vätskor eller blandade faser - vid tryck över atmosfärstrycket. Arbetstrycksklassificeringen, uttryckt i bar eller PSI, är den enskilt mest följdriktiga specifikationen och måste verifieras mot den tillämpliga tryckkärlskoden innan någon tank tas i bruk.

Nyckeldesignkoder och certifieringsmärken

De två dominerande koderna för tillverkning av tryckkärl i rostfritt stål är:

• ASME BPVC avsnitt VIII division 1 — den primära amerikanska standarden för tryckkärl upp till 3 000 PSI, som kräver tredjepartsinspektion och ASME "U"-stämpel för reglerade tillämpningar.
• PED 2014/68/EU — Det europeiska direktivet om tryckutrustning, som föreskriver bedömning av överensstämmelse och CE-märkning för kärl med en PS × V-produkt över definierade tröskelvärden.
• GB 150 — Kinas nationella standard för tryckkärl, känd för inhemskt tillverkade tankar.

För små trycktankar som används i laboratorie-, pilotanläggning- eller glidmonterade system, stöter köpare ofta på icke-kodade tankar - kärl tillverkade enligt tillverkarens interna designstandard snarare än en erkänd kod. Dessa är acceptabla i många jurisdiktioner för lägre tryck eller icke-reglerad service, men kräver en formell teknisk utvärdering innan de används i en certifierad anläggning eller en farlig plats.

Pressure Rating vs. Designtryck vs. Test Pressure

Tre siffror visas på varje trycktankdatablad, och att förväxla dem är en vanlig källa till upphandlingsfel:

Att välja en trycktank av rostfritt stål med exakt det maximala förväntade driftstrycket lämnar ingen säkerhetsmarginal för tryckspikar, termisk expansion eller framtida processförändringar. Ett konservativt tillvägagångssätt specificerar en tank med en MAWP åtminstone 25–30 % över det normala arbetstrycket, vilket också bevarar ventilens och avlastningsanordningens svarstid.

Vattentank i rostfritt stål Tillverkning: Process, toleranser och kvalitetskontrollpunkter

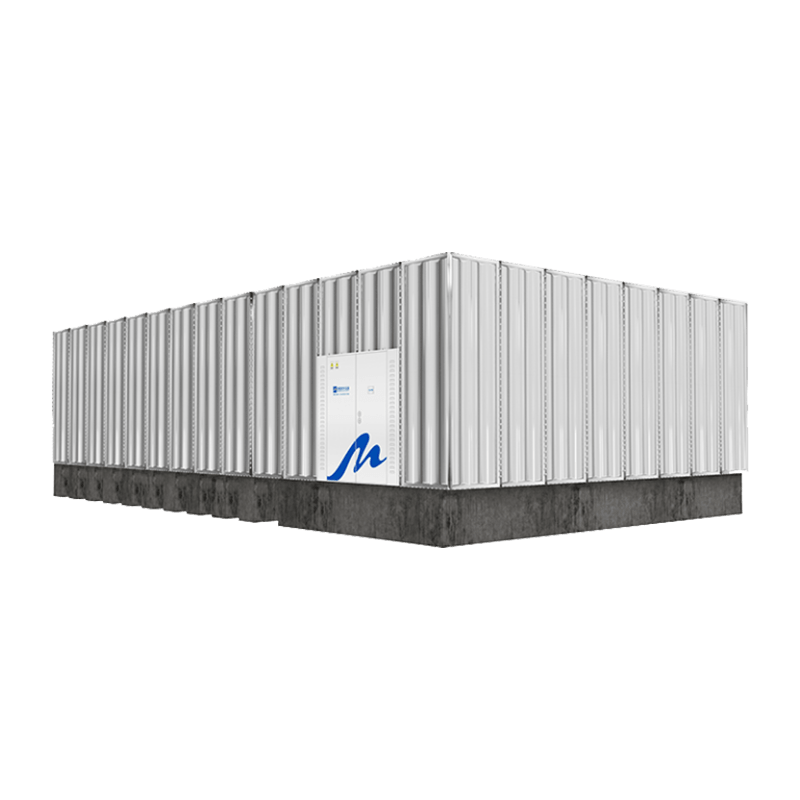

Tillverkning av vattentankar i rostfritt stål täcker ett brett spektrum — från enkla lagringskärl för atmosfärstryck för dricksvatten till komplexa mantlade tankar för varmvattenuppvärmningssystem och kylvattenbufferttankar i HVAC-applikationer. Tillverkningsprocessen, även om den är utåt lik över applikationer, skiljer sig avsevärt i svetskvalitetskrav, ytbehandling och testprotokoll beroende på serviceförhållanden.

Core Fabrication Sequence

1. Materialmottagning och inspektion — Brukstestcertifikat (MTC) verifieras mot orderspecifikationen, vilket bekräftar legeringskvalitet, värmenummer och mekaniska egenskaper.
2. Plåtrullning och skalformning — Rostfri plåt är rullformad till angiven diameter. Ovalitetstolerans för tryckklassade kärl är typiskt ±0,5 % av nominell diameter per ASME-kod.
3. Svetsning — GTAW (TIG) är den föredragna processen för rotpassager och tankar av livsmedels-/pharma-kvalitet på grund av lågt stänk och hög svetsrenhet. GMAW (MIG) används för struktursvetsar med högre deposition på atmosfäriska tankar. Alla svetsare måste ha aktuella kvalifikationer enligt tillämplig kod (t.ex. ASME avsnitt IX).
4. Eftersvetsbehandling — Svetsfogar på rostfria tankar passiveras eller betas för att återställa det passiva kromoxidskiktet som störts av värme. Citronsyrapassivering föredras i allt högre grad framför salpetersyra av miljö- och hanteringssäkerhetsskäl.
5. Munstycke och kopplingsinstallation — Flänsade och gängade anslutningar, mangångar, dräneringsöppningar och instrumentanslutningar svetsas in och inspekteras med avseende på svetskontinuitet och läckagevägar.
6. Tryckprovning och NDU — Hydrostatisk eller pneumatisk testning bekräftar strukturell integritet. Oförstörande undersökningsmetoder (NDE) såsom radiografi (RT), ultraljudstestning (UT) eller färgpenetrantinspektion (PT) tillämpas på svetsfogar enligt kodkrav.

Krav på dricksvatten och sanitär tillverkning

Vattenlagringstankar avsedda för kontakt med dricksvatten har ytterligare krav på efterlevnad utöver strukturell integritet. I USA måste tankar vanligtvis uppfylla NSF/ANSI 61, som intygar att material inte läcker ut föroreningar i dricksvatten vid nivåer över fastställda hälsotrösklar. Europeiska projekt hänvisar till det europeiska dricksvattendirektivet (2020/2184/EU) och relevanta EN-standarder. Tillverkare som betjänar dricksvattenmarknader måste dokumentera full materialspårbarhet och endast använda NSF-listade elastomerer för packningar och tätningar.

Invändig ytfinish spelar också en praktisk roll för vattenkvaliteten: en 2B eller BA fräsfinish är generellt acceptabelt för atmosfärisk kallvattenlagring, medan varmvattensystem som arbetar över 60°C drar nytta av en slipad eller elektropolerad insida som minimerar kalkvidhäftning och förenklar periodisk inspektion. För tankar i recirkulerande system bör alla stillastående zoner – döda ben längre än tre rördiametrar är standardavskärningen – elimineras vid designstadiet för att förhindra bakteriell kolonisering.

Ledtider, anpassning och vad som ska anges vid beställning

Standardkonstruktioner för vattentankar i rostfritt stål med vanliga munstyckskonfigurationer levereras från specialisttillverkare inom 4–10 veckor. Helt anpassade kärl – icke-standardiserade diametrar, mantlade konstruktioner, integrerade värmeslingor eller kodstämplade kärl som kräver tredjeparts inspektionshållpunkter – kräver vanligtvis 10–20 veckor beroende på butikens eftersläpning och komplexiteten i det nödvändiga NDE-dokumentationspaketet.

En fullständig inköpsspecifikation för en tillverkad vattentank i rostfritt stål bör innehålla:

• Arbetskapacitet (liter eller gallon) och totala kuvertmått eller utrymmesbegränsningar
• Drifttemperaturområde och maximalt arbetstryck
• Rostfri kvalitet (304, 316L, 316Ti, duplex, etc.) och minsta väggtjocklek
• Tillämplig designkod och certifieringskrav (ASME, PED, NSF/ANSI 61, etc.)
• Munstycksschema: kvantitet, storlek, klassificering och orientering av alla anslutningar
• Krav på inre och yttre ytfinish
• Nödvändig dokumentation: MTC, svetskartor, NDU-rapporter, hydrostatiska testprotokoll

Att välja rätt tank i rostfritt stål: ett praktiskt beslutsramverk

Med specifikationer för tankar av rostfritt stål innebär både över- och underkonstruktion verkliga kostnader. Överspecificering av legeringskvalitet eller ytfinish på en icke-kritisk lagringstank med atmosfäriskt vatten ökar onödiga tillverkningskostnader; underspecificering av väggtjocklek eller utelämnande av kodcertifiering på ett tryckkärl skapar säkerhet och ansvarsexponering.

En tillförlitlig startram utvärderar fyra variabler i följd: det lagrade mediet och dess korrosivitet (bestämmer legeringskvalitet); drifttryck och temperatur (bestämmer väggtjocklek, huvuddesign och om en kodstämpel krävs); reglerings- och slutanvändningsmiljö (bestämmer certifieringar som NSF, ASME, PED eller FDA 21 CFR-överensstämmelse); och utrymme, vikt och installationsbegränsningar (bestämmer tankens geometri och stödstruktur). Att arbeta igenom dessa fyra dimensioner innan du kontaktar en tillverkare resulterar i en snävare specifikation, en mer exakt offert och en snabbare godkännandeprocess.

För applikationer som faller på gränsen mellan standardprodukt och specialtillverkning - till exempel en liten trycktank av rostfritt stål med en ovanlig munstycksorientering eller ett icke-standardiserat arbetstryck - kan erfarna tillverkare ofta anpassa en befintlig kvalificerad design snarare än att börja från början, vilket minskar både ledtiden och omfattningen av nödvändig NDU. Köpare som tillhandahåller ett detaljerat processdatablad på förfrågningsstadiet uppnår konsekvent snabbare behandling och färre ändringsbeställningar efter beställning än de som förlitar sig på verbala beskrivningar eller generiska ritningar.
